Насос-форсунки UIS / UPS

CAMBAT-FULL-SET

Оборудование для испытания и проверки Насос-Форсунок и Насосных секций системы UIS/UPS с механической частью

Цена: по запросу

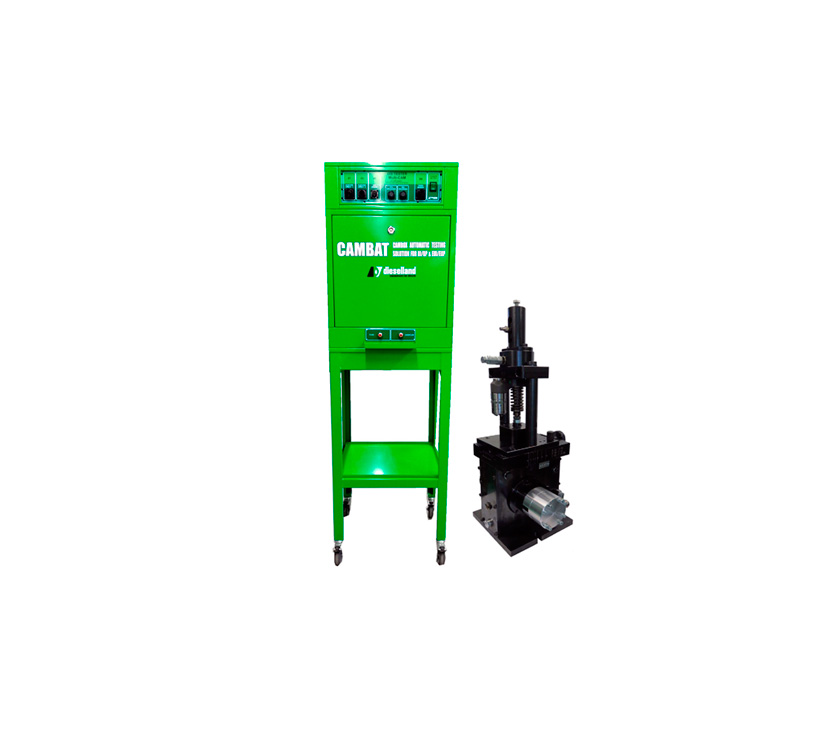

CAMBAT-FULL-SET. Оборудование для испытания и проверки Насос-Форсунок и Насосных секций системы UIS/UPS с механической частью

Комплекты«CAMBAT—FLOW», «CAMBAT—FULL» и «СAMBAT-FULL-SET» предназначены для диагностирования насос-форсунок и насосных секций производства фирм Bosch, Denso, Delphi, Siemens (VDO) на стенде. Проверка насос-форсунок обеспечивается за счет подачи управляющего сигнала от оборудования на испытываемые насос-форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану.

Оборудование обеспечивает:

  • одновременное управление 1 насос-форсункой;
  • управление давлением в системе в ручном и автоматическом режиме;
  • управление электромагнитными насос-форсунками легковой серии с напряжения 14В;
  • управление электромагнитными насос-форсунками грузовой серии с напряжения 36В;
  • управление пьезоэлектрическими насос-форсунками;
  • управление шторкой мерного блока;
  • отключение управления в случае отсутствия защитного экрана в зоне испытания;
  • управление останова привода стендового ТНВД после окончания теста;
  • измерение температурыв баке;
  • измерение температуры обратного слива форсунок;
  • измерение времени начала впрыска;
  • управление охладителем и нагревателем;
  • измерение наливов подачи и обратного слива форсунок;
  • *управление частотным преобразователем(далее ЧП);

* Функции являются дополнительными опциями и в базовую версию оборудования не входят!

В зависимости от наименования комплекта «CAMBAT—FLOW», «CAMBAT—FULL» and «СAMBAT-FULL-SET», комплект поставки отличается.



CAMBAT-FLOW
№ Article Name Count Photo
1   Паспорт, (тех. описание, инструкция по эксплуатации) 1 шт
2 CAMBAT-FLOW Измеритель впрыска насос-форсунок и насосных секций системы UIS/UPS 1 шт
3 Комплект из 4-х колёс для передвижения мобильного измерительного блока 1 к-т
4 DL-P1004 Трубка тефлоновая Ø6 мм 3 м
5 DL-P1008 Трубка тефлоновая Ø10 мм 3 м
6 Фитинг Ø10 угловой для подключения слива в бак 1 шт
7   Гайка+резино-металл. шайба для крепления угл.фитинга 1 шт
8   Фитинг Ø10 тройник для слива поддона измерительного блока 2 шт
9   Фитинг Ø10 прямой для подключения слива измерительного блока 2 шт
10   Ключ открытия дверей мобильного блока 2 шт

CAMBAT-FULL


№ Article Name Count Photo
1 CAMBAT-FLOW Комплект состоящий из мобильного блока измерения впрыска насос-форсунок и комплектующих 1 к-т
2 UIS-Tester Оборудования для проверки насос-форсунок 1 шт
3   Удлинитель для кабелей форсунок: гнездо «Injector» 1.5м 1 шт
4   Кабель-переходник для форсунок (6 шт) 1 к-т
5   Кабель питания 220 В 1 шт
6   Температурный датчик контроля температуры жидкости в баке «Tank t C» 1 шт
7   Кабель «Digital inverter» 1 шт
8   Кабель «Analog inverter» 1 шт
9   Кабель «Output signal» 1 шт
10   Кабель «Thermocontroller» 1 шт
11   Кабель «Relay» 1 шт
12   Кабель «USB» 1 шт
13   Кабели подключения прибора UIS-tester к мобильному блоку измерения 1 к-т
14   Программное обеспечение Cascade 1 к-т
15   Крепежные детали прибора UIS-tester к мобильному блоку измерения 1 к-т

CAMBAT-FULL-SET
№ Article Name Count Photo
1 СAMBAT-FULL  Мобильный блок измерения с установленным прибором управления UIS-tester, измерительной системой и необходимыми соединительными кабелями 1 к-т
2 Cam-Box2 MECHANIC  Механическая часть для тестирования насос форсунок и PLD секций (UIS/UPS system) 1 шт
3 DL-CB20124 Зажим-адаптер №0124 для насос форсунок Volvo FH12, Iveco (Bosch) 1 шт
4 DL-CB230035 Соединительный фитинг M14(x1,5) x 1/4″ 2 шт
5 Резино-металлическая шайба Ø M14 2шт и 1/4″ 2шт 1 к-т
6 DL-CB20123 Зажим-адаптер #0123 для секций PLD NF #0129 ,133, 144 1 шт
7 DL-CB250061 Держатель тестовой форсунки к зажим-адаптеру CB20123 1 к-т
8 DL-CB20100 Зажим-адаптер #0100 для установки индикаторной головки и калибровки Cam Box 2, болт фиксации М4х10 1шт 1 шт
9 DL-CB230010 Кронштейн насадки распылителя, болт крепления кронштейна ОКС М8х20 2шт 1 шт
10 — Болты фиксации насадки распылителя к форсунке M10x106mm + M10x56mm 2 шт
11 DL-CB230012 Насадка распылителя Ø9mm, дистанционная втулка, рез.мет. прокладка, быстросьёмный переходник Ø6mm 1 к-т
12 DL-СВ230022 Зажим скоба, болт крепления скобы ОКС М8х20 2шт 1 шт
13 DL-CB230046, DL-CB230047, DL-CB230048, DL-CB230049 Уплотнительные шайбы распылителя 1 к-т
14 DL-CB230013 Фиксаторы хода кулачка и фиксатор верхней/нижней мертвой точки кулачка. 1 к-т
15 DL-CB230084 Дистанционная втулка H=7, Ø 20мм, устанавливается на направляющие Cam Box 2, используется для легковых насос форсунок. 2 шт
16 DL-CB230189 Дистанционная шайба H=5, Ø12мм для болтов крепления адаптера 2 шт
17 DL-CB230109 Винт толкатель для насос форсунок, сферический 1 шт
18 DL-CB230134 Винт толкатель для насос форсунок, сферический короткий 1 шт
19 DL-CB230135 Винт толкатель для насос форсунок внутренний 1 шт
20 DL-CB230043 Винт толкатель для насосных секций, гайка фиксации M12x1.25 1шт 1 шт
21 DL-CB250001 Калибр регулируемый для установки преднатяга насос форсунок с фиксирующим болтом 1 шт
22 — Шланг подвода/отвода подкачки ТЖ к адаптеру Ø10x1000mm 2 шт
23 — Хомуты Ø12мм, штуцеры, болты Banjo М14х1,5, прокладки рез.-металл. ØМ14 для шлангов подкачки ТЖ 1 к-т
31 DL-5358 Компенсационная пружина (red L=76mm) с ходом 10-12mm с толкателем 1 к-т
32 D-6280 Компенсационная пружина (grey) с толкателем 1 к-т
33 DL-UNI30089 Профильные Т-образные болты крепления Cam Box 2, в комплекте с шайбами и гайками, М14х44mm 2 к-та
34 — Клапан подпора обратного потока подкачки от адаптера 2.5 bar 1 шт

Дополнительное оснащение:



*** ПРИОБРЕТАЕТСЯ ОТДЕЛЬНО ***


№ Артикул Наименование Описание Фото Количество


Оснащение для испытания топливных насосов высокого давления системы Common Rail, VE, VP, P, PE


1

DL-UNI20100

 Стойка управления для стендов проверки форсунок и ТНВД Стойка может перемещаться по полу на колесах с фиксацией.
На стойку может устанавливаться ПК с клавиатурой и монитором или ноутбук.
В нижней части стойки находится полка для принтера, которая закрывается дверкой со стеклом из поликарбоната.
Защитная дверка для принтера задвигается внутрь стойки, что создает дополнительные удобства для доступа к принтеру.
В средней части стойки имеются две полки для установки приборов управления для различных топливных систем.
Обеспечивается удобный подход ко всему оснащению, устанавливаемому на данную стойку управления.		 1 шт
2 PUMP TEST.02 Оборудование для проверки насосов высокого давления Common-Rail Прибор «PTC-2520» позволяет проводить испытания дизельных ТНВД системы CommonRail, подавая заданные пользователем необходимые сигналы управления клапанами-регуляторами ТНВД и регуляторами давления испытательной системы

Прибор «FMDE-520» 2-х канальный расходомер жидкости отвечает за проверку производительности дизельных ТНВД (топливных насосов высокого давления) системы Common Rail.

 1 комплект
3 DL-ORV002 Стойка охлаждения Тип — радиаторно-вентиляторный
2 радиатора с вентиляторами
Мощность 2 х 38 W
Эл.питание 230 V 50 Hz		 1 шт
4 DL-MSP Маслостанция передвижная для стендов Рабочее давление 0-10 бар
Производительность при давлении 3 бара — 150 литров/час
Фильтр тонкой очистки 10 мкм
Бак 20 литров
Эл.питание 380 V 50 Hz
Потребляемая мощность 0,37 kW		 1 шт
5 PTC-2520 Модуль управления насосами Common Rail Контроллер «PTC-2520» предназначен для подачи программируемых пользователем сигналов управления регуляторами давления испытательной системы и ТНВД системы Common Rail для проверки их работоспособности. 1 комплект
6 FMDE-520 Цифровой двухканальный расходомер Двухканальный расходомер “FMDE-520” предназначен для тестирования и проверки производительности дизельных топливных насосов высокого давления (ТНВД) системы Common Rail. 1 комплект
7 DL-UNF20400 Комплект фильтров отстойников для проверки ТНВД на стенде Для фильтрации тестовой жидкости в линиях подачи и обратного потока от испытываемого ТНВД 1 комплект
8 DL-UNI50126 Фильтр очистки жидкости на 15 мкм с выходными отверстиями на 3/8“ Применяется для очистки тесовой жидкости в линиях измерения подачи и обратного потока 1 шт
9 DL-UNF20110 Фильтр тонкой очистки жидкости (элемент) на 10 мкм Применяется для тонкой очистки тестовой жидкости поступающей в подкачивающий насос испытываемого ТНВД 1 шт
10 DL-UNF20103 Фильтр тонкой очистки жидкости (элемент) на 3 мкм Применяется для тонкой очистки тестовой жидкости поступающей в подкачивающий насос испытываемого ТНВД 1 шт
11 DL-UNF20124 Фильтр тонкой очистки жидкости на 3 мкм Применяется для тонкой очистки тесовой жидкости в испытываемом ТНВД в цепи «ТНВД-FilterIN-FilterOut-ТНВД» 1 шт
 12 ТНВД VE / VP / P / PE Оснащение для проверки топливных насосов высокого давления VE / VP / P / PE Раздел содержит необходимое оборудование для подключения различных топливных насосов высокого давления, муфты, датчики, фланцы и кронштейны по заказу
13 ТНВД COMMON RAIL Оснащение для проверки топливных насосов высокого давления системы Common Rail Раздел содержит необходимое оборудование для подключения различных топливных насосов высокого давления, муфты, датчики, фланцы и кронштейны по заказу
 14 Оснащение для коммутации гидравлической цепи Переходники, фиттинги, штуцеры Раздел содержит необходимое оснащение, кабели, переходники, трубки, штуцеры для подключения и испытания форсунок системы Common Rail по заказу


Оснащение для испытания форсунок системы Common Rail, HEUI


15

FLAGMAN-CODE





/





FLAGMAN-FULL





/





FLAGMAN-FLOW

 Комплект для испытания форсунок CR с кодированием и без.

***Доступны 3 варианта комплектации при которых стойка с измерительным блоком оснащается как прибором контроллером CR-TESTER CRT-5040 работы Common Rail форсунок так и системой разряжения (вакуумом) для кодирования форсунок Delphi

 Комплекс предназначен для диагностирования форсунок системы Common Rail производства фирм Bosch, Denso, Delphi, Siemens VDO на стенде. Проверка форсунок обеспечивается за счет подачи управляющего сигнала от контроллера на испытываемые форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану.
Обращаем ваше внимание, что данный комплекс можно установить к любому стенду проверки ТНВД любого производителя.
Комплекс состоит из измерительного блока FLAGMAN-FLOW и контроллера CR-TESTER CRT-5040. Так же комплекс оборудован системой создания вакуума, для кодирования форсунок Deiphi C2i, C3i, С4i.
Измерительный блок разделен на 2 секции, предназначенные для измерения пролива тестовой жидкости через форсунки в магистралях «подачи» и «обратки» соответственно. Каждая секция может измерять пролив в 4-х каналах. На входе в каждый измеритель установлен датчик температуры поступающей жидкости. Эта температура отображается в программе «CASCADE». Подключение к измерительному блоку осуществляется с помощью тефлоновых трубок, входящих в комплект поставки.

1 комплект





/



1 комплект



/





1 комплект
16 CR-TESTER CRT-5040 Контроллер комплекса проверки топливной системы Common Rail Устройство «CR-TESTER CRT-5040» предназначен для диагностирования форсунок системы CommonRail производства фирм Bosch, Denso, Delphi, Siemens VDO на стенде. Проверка форсунок обеспечивается за счет подачи управляющего сигнала от контроллера на испытываемые форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану. 1 комплект
17  Оснащение для испытаний форсунок системы COMMON-RAIL Оснащение для проверки форсунок системы Common-Rail Раздел содержит необходимое оборудование для подключения различных форсунок системы Common Rail, накопители давления, держатели, переходники, манометры и др.  по заказу
 18 Адаптеры для испытания грузовых форсунок системы COMMON-RAIL Адаптеры для проверки грузовых форсунок Раздел содержит различные адаптеры, кабели, переходники, штуцеры для подключения и испытания грузовых форсунок системы Common Rail  по заказу


Оснащение для испытания насос-форсунок и насосных секций UIS/UPS


 19 CAM-BOX 2 MASTER Оборудование для испытания насос-форсунок и насосных секций PLD (UIS/UP SYSTEM)

Оборудование СAM-BOX2 MASTER включает в себя 2 части:
CAM-BOX 2 MECHANIC механическую часть;
OS 21-01 электронную часть, «UIS TESTER Multi-CAM».

CAM-BOX 2 устанавливается на стенде стандарта 125 мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки.
CAM-BOX 2 в базовой комплектации позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. Для тестирования других насос-форсунок и одиночных насосов применяются другие зажимы-адаптеры, которые можно заказать отдельно.



  1 комплект
 20 CAM-BOX 1 FORCE Оборудование для испытания насос-форсунок (UIS/UP SYSTEM) Оборудование CAM-BOX 1 FORCE включает в себя 2 части:
1) механическую часть, называемую «CAM-BOX 1»
2) электронную часть, называемую «UIS TESTER Multi-CAM»
Механическая часть (база),устанавливается на стенде стандарта 125 мм. Она позволяет выполнять тесты для Volvo и некоторых версий Iveco.
Для тестирования иных моделей насос-форсунок применяются другие зажимы и адаптеры, которые можно заказать отдельно.		 1 комплект
 21 CAM-BOX 2 MECHANIC Механическая часть для испытания насос-форсунок и насосных секция PLD ( UIS/UPS SYSTEM). CAM-BOX 2 устанавливается на стенде стандарта 125мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки.
CAM-BOX 2 в базовой комплектации позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. Для тестирования других насос-форсунок и одиночных насосов применяются другие зажимы-адаптеры, которые можно заказать отдельно.		 1 комплект
 22 CAM-BOX 1 Механическая часть для испытания насос-форсунок (UIS/UP SYSTEM). CAM-BOX 1 устанавливается на стенде стандарта 125мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки. В базовой комплектации оборудование позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. 1 комплект
 23 НАСОС-ФОРСУНКИ UIS / UPS ДЛЯ CAM 2 Зажим-адаптеры и комплектующие для CAM-BOX 2 Раздел содержит необходимое оборудование для подключения различных типов насос-форсунок, муфты, датчики, фланцы для коммутации соединения CAM-BOX 2 по заказу
 24 НАСОС-ФОРСУНКИ UIS / UPS ДЛЯ CAM 1 Зажим-адаптеры и комплектующие для CAM-BOX 1 Раздел содержит необходимое оборудование для подключения различных типов насос-форсунок, муфты, датчики, фланцы для коммутации соединения CAM-BOX 1 по заказу
