Модуль управления насосами Common Rail

Цена: по запросу

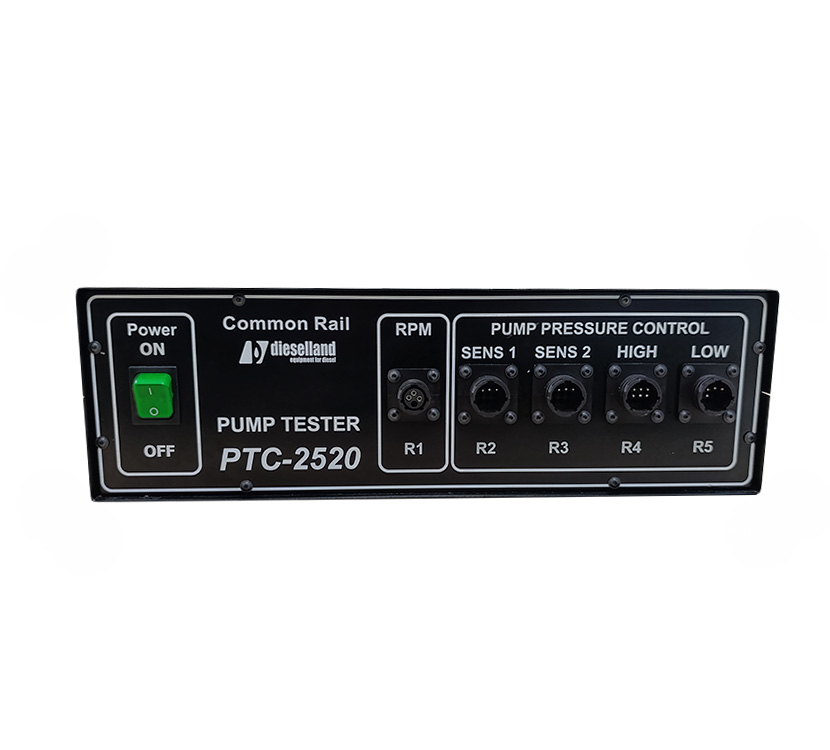

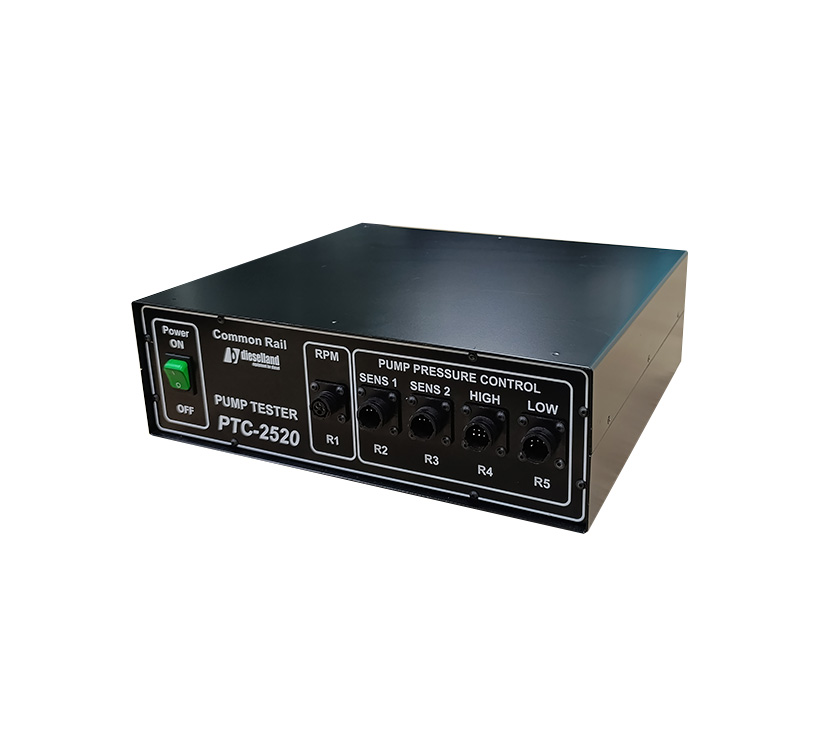

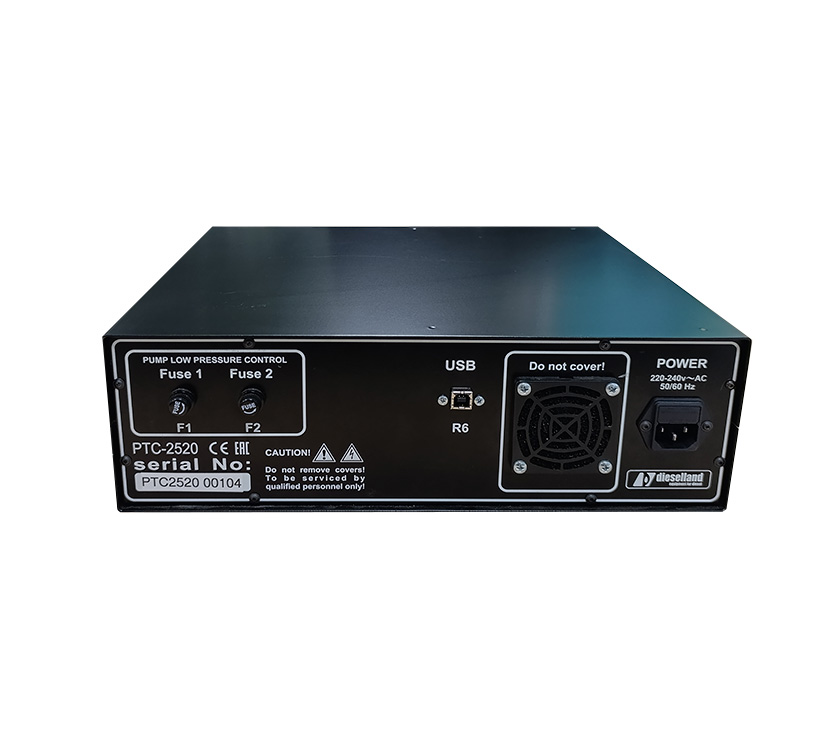

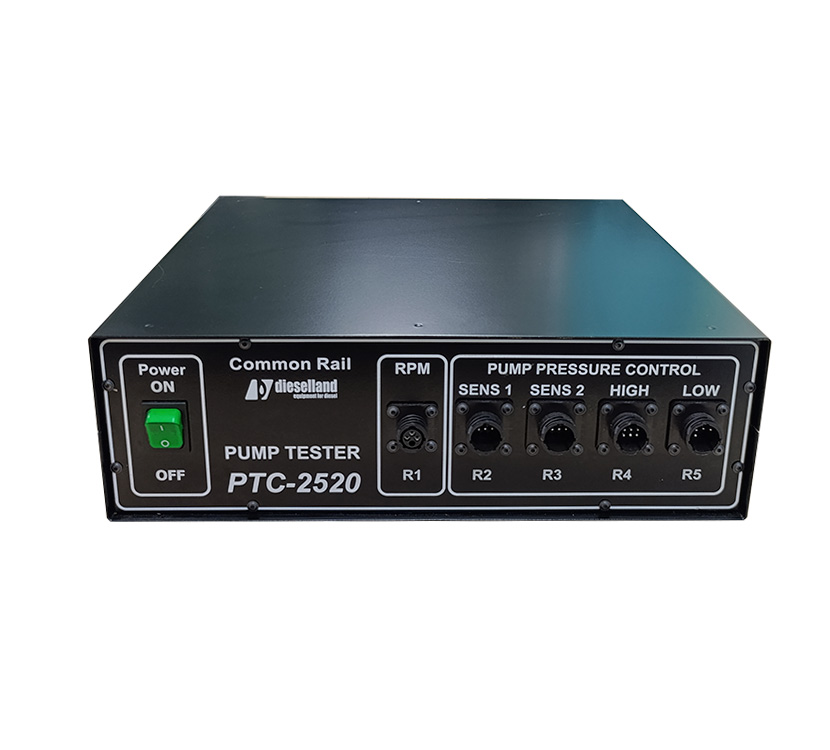

PTC-2520. Модуль управления насосами Common Rail

Контроллер «PTC-2520» предназначен для подачи программируемых пользователем сигналов управления регуляторами давления испытательной  системы и ТНВД системы Common Rail для проверки их работоспособности.

Контроллер «PTC-2520» позволяет выполнять процедуры, связанные с испытаниями и проверкой топливных насосов высокого давления (ТНВД) системы Common-Rail различных производителей (Bosch, Denso, Delphi,VDO     (Siemens)), устанавливаемых на любых дизельных двигателях легкой и средней автомобильной тяги, включая высокоскоростные двигатели легковых автомобилей, автобусов, грузовых автомобилей и сельскохозяйственных тракторов.

Работа с контроллером

В комплект поставки контроллера входит програмное обеспечение «DieselTest», с помощью которого осуществляется управление с ПК.

Для тестирования насосов СР  при помощи  контроллера «PTC-2520»  необходим стенд для проверки ТНВД мощностью 7,5 кВт и выше (например SPF-708), различные приспособления  для крепления насосов и накопитель давления (рейл) с регуляторами высокого давления (от 1 до 3 шт.). Для проверки производительности насосов CР измеряется обратный слив после регуляторов давления  при помощи измерителя потока (например FMDE-520).

При тестировании производительности насосов СР1 используются выходы прибора HIGH  подключенные к регуляторам высокого давления (DRV) и выход SENS разъем которого  подключается к датчику давления.

Для проверки насосов  СР2 используются выходы прибора HIGH  подключенные к регуляторам высокого давления (DRV) , выход SENS разъем которого  подключается к датчику давления и выходы LOW подключенные к регуляторам низкого  давления (ZME) находящиеся на насосе. Также на насосе СР2 находится датчик оборотов к которому подключается выход RPM.

На насосах СР3 используется один регулятор низкого  давления (ZME). При их тестирование надо подключать только канал 1 выхода LOW

Проверка насосов осуществляется как при помощи встроенных в программу тест планов , так и с возможностью создания своих тест планов и управления насосами в ручном режиме.

Комплект поставки
Наименование Количество
Контроллер «PTC-2520» 1 шт
Кабель питания 220 В 1 шт
Кабель для подключения регулятора давления HP-3 1 шт
Кабель для подключения регулятора давления LP-2 1 шт
Кабель USB 1 шт
Кабель для подключения датчика давления 4 шт
Кабель для подключения «RPM» 1 шт
Программное обеспечение 1 шт
Паспорт (техническое описание, инструкция по эксплуатации) 1 шт
Основные технические данные и характеристики
Напряжение питания ~220 В ±15%
Потребляемая мощность до 600 Вт
Защита от короткого замыкания
Размеры актуатора (глубина х ширина х высота) мм 240 х 230 х 72
Масса устройства нетто: 8 кг

Системные требования для компьютера:

  • Процессор: Intel Core 3i или лучше.
  • 4 ГБ оперативной памяти (8 ГБ оперативной памяти с Windows 10)
  • Жесткий диск SSD
  • Windows 10
