SPR-274

Фильтр масленого тумана

Цена: по запросу

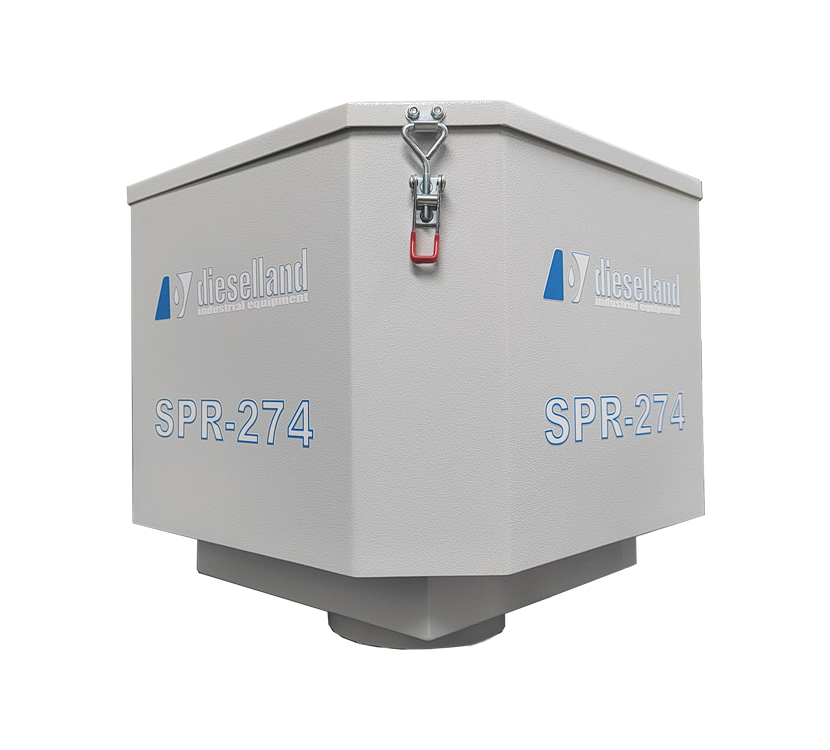

SPR-274. Фильтр масленого тумана

SPR-274 предназначен для очистки воздуха от туманов охлаждающих эмульсий и масел, образующихся при работе на различных станках и обрабатывающих центрах с ЧПУ: токарных, фрезерных, сверлильных, резьбонарезных, а так же другого промышленного оборудования, которое работает с использованием охлаждающих жидкостей и масел.



Схема SPR-274



№ Наименование Количество
1 Крышка 1 шт
2 Корпус 1 шт
3 Подставка 1 шт
4 Дренажная трубка 1 шт
5 Заборный патрубок 1 шт
6 Точки крепления по размеру □177 мм 4 шт



  • Электропитание: стандартное однофазное 230 В, 50 Гц
  • Мощность электродвигателя 0,224 кВт – 0,274 кВт.
  • Габаритные размеры (длина x ширина x высота), мм 412 x 412 x 388.
  • Вес — 25 кг.
  • Число оборотов вентилятора на электродвигателе: 2500 об/мин-2756 об/мин.
  • Максимальная производительность при (Р=100 Ра) 1325 м3/ч
  • Максимальное давление 714 Pa.
  • Максимальная температура фильтруемого тумана (воздуха) 50°.

Принцип работы.

Загрязнённый воздух всасывается через заборный патрубок в нижнюю камеру, где циркулируя по системе лабиринтов происходит отделение капель жидкости. Здесь происходит основная очистка воздуха от масляных паров и эмульсии. Далее воздух проходит в верхнюю камеру и проходя через ещё один фильтрующий элемент возвращается в рабочее помещение. Собранная жидкость стекает обратно в станок по дренажной трубке.
