Common-Rail

DL-GR7300

Name: DL-GR7300
SKU: 4320
Availability: InStock

Заточной станок для правки игл распылителей с индикаторами скорости вращения

Цена: по запросу

DL-GR7300. Заточной станок для правки игл распылителей с индикаторами скорости вращения

DL-GR7300 — Заточной станок для правки игл распылителей с индикаторами скорости вращения

Станок DL-GR7300 применяется для заточки игл распылителей и других тел вращения.

Управление станком производится с помощью ШИМ-регуляторов.
Управление скоростями вращения шпинделя и обрабатываемого тела регулируется с помощью поворотных ручек находящимися на панели управления.
Регулировка яркости нижней подсветки обрабатываемого тела вращения производится с помощью поворотной ручки находящейся в верхней части панели управления.
На панели управления имеется включатель общего питания станка и три выключателя питания на каждый электромотор соответствующего привода и лампочки нижней подсветки.
С задней стороны на корпусе станка расположен разъем для подвода кабеля питания 220 вольт, две розетки 220 вольт и разъем 12 вольт для подключения монитора.
С передней стороны на корпусе станка расположен разъем 12 вольт для подключения кабеля питания электродвигателя для привода тел вращения.

Заточной станок DL-GR7300 может применяться совместно с комплектами:

DL-UNI20025 — Комплект с микроскопом VGA, HDMI 14 МП с подсветкой, монитором и штативом;
DL-UNI20026 — Комплект с микроскопом HDMI USB 1080P FHD 38MP;
DL-UNI20027 — Комплект с микроскопом HDMI USB 1080P FHD 38MP;
DL-UNI20030 — Комплект с микроскопом USB, HDMI 14 МП.

В комплект входит:

микроскоп электронный промышленный;
штатив держатель;
подсветка верхняя;
монитор.

*Эти комплекты поставляются по отдельному заказу.

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ

DL-GR7300. Заточной станок для правки игл распылителей с индикаторами скорости вращения

Артикул	Наименование	Количество
GR-7300	Станок для заточки игл распылителей пьезофорсунок	1 шт
*DL-UNI20200	Камень c зерном 400 для станка GR	1 шт
DL-NG31290	Удлинитель упора для установки длинных деталей для их шлифовки	2 шт
DL-NG31309	Карандаш для правки абразивного круга	1 шт
DL-NG31264	Шкив диам.15х3 для иглы распылителя	1 шт
DL-NG31264-01	Шкив диам.15х4 для иглы распылителя	1 шт
DL-NG31264-02	Шкив диам.15х5 для держателя клапана пьезофорсунки	1 шт
DL-NG31196	Шкив диам.15х7 для притира	1 шт
—	Кабель питания 220 Вольт	1 шт
—	Паспорт / техническое описание / инструкция по эксплуатации / гарантийный талон	1 шт

* Камень установлен на станке

Дополнительное оснащение, необходимое для удобной работы со станком

Артикул	Наименование	Количество
DL-GR1080	Комплект для измерения углов для станков серии GR	1 шт
DL-GR1090	Комплект для измерения углов повышенной точности	1 шт
DL-NG31263	Калибр для выставления угла 60 градусов	1 шт
DL-NG31866	Удлинитель упора для станков DL-GR7300, DL-GR7400, DL-GR7500	1 шт
DL-UNI20025	Комплект с микроскопом VGA, HDMI 14 МП	1 шт
DL-UNI20030	Комплект с микроскопом USB, HDMI 14 МП	1 шт
DL-UNI20026	Комплект с микроскопом HDMI USB 1080P FHD 38MP	1 шт
DL-UNI20027	Комплект с микроскопом HDMI USB 1080P FHD 38MP	1 шт
DL-UNI20032	Комплект с микроскопом HDMI USB 1080P FHD 37MP	1 шт
DL-NG50196	Съемник камня с оправкой с конуса шпинделя	1 шт

___________________________________________________________________________________________________________________________________

Дополнительное оснащение и расходные материалы

Артикул	Наименование	Количество
DL-NG50200	Призмы с держателем в сборе	1 к-т

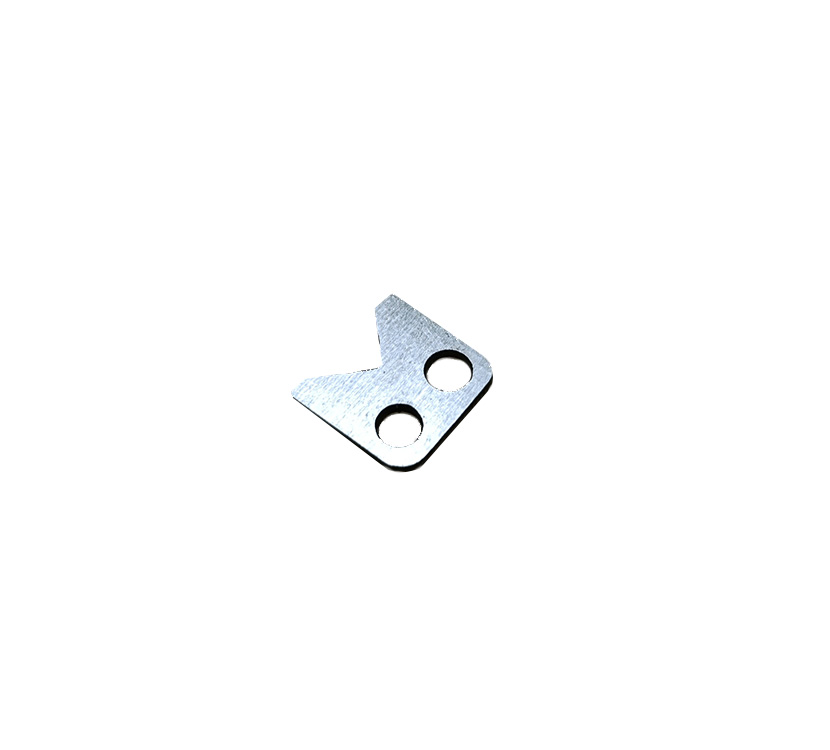

DL-NG31191	Призма калёная	1 шт
DL-NG31706	Призма пластиковая	1 шт
DL-NG31253	Оправка держатель клапана (пина) форсунки BOSCH пьезо для его шлифовки	1 шт
DL-CR50405-5 DL-CR50405-10 DL-CR50405-15	Цанговый патрон-держатель (цанга) клапана пьезофорсунок BOSCH, биение 1-5; 6-10; 11-15 мкм. Для восстановления геометрии путем притирания. Применяется для форсунок BOSCH пьезо серии 0445115. Зажим производиться при помощи зажимной втулки	1 шт
DL-CR50209-5 DL-CR50209-10 DL-CR50209-15	Цанговый патрон-держатель (цанга) клапана пьезофорсунок BOSCH, биение 1-5; 6-10; 11-15 мкм. Для восстановления геометрии путем притирания. Применяется для форсунок BOSCH пьезо серии 0445115. Зажим производиться при помощи зажимной шайбы	1 шт
DL-UNI20200	Камень абразивный с зерном 400	1 шт
DL-UNI20201	Камень абразивный с зерном 200	1 шт
DL-UNI20202	Камень абразивный с зерном 100	1 шт
DL-UNI20203	Камень абразивный конусный с зерном 320	1 шт
DL-UNI20204	Камень абразивный конусный с зерном 230	1 шт
DL-GR1050	Держатель камня (оправка)	1 шт
DL-GR1060	Ось для балансировки камня	1 шт
DL-GR1070	Балансировочное приспособление	1 шт

ХАРАКТЕРИСТИКИ станков

Параметры	DL-GR7300	DL-GR7400	DL-GR7500	DL-GR8400
Наибольшее поперечное перемещение	+/- 12,5 мм	+/- 12,5 мм	+/- 12,5 мм	± 12,5 мм
Наибольшее продольное перемещение	+/- 12,5 мм	+/- 12,5 мм	+/- 12,5 мм	± 12,5 мм
Угол поворота рабочей каретки	270°	270°	270°	270°
Скорость вращения основного вала	7300 об/мин	7400 об/мин	7500 об/мин	7400 об/мин
Скорость вращения обрабатываемой детали	1000 об/мин (2000 об/мин*)	1000 об/мин (2000 об/мин*)	1000 об/мин (2000 об/мин*)	1000 об/мин (2000 об/мин*)
Напряжение питания основного двигателя	36 В	36 В	36 В	36 В
Управление оборотами двигателей	Процессор	ШИМ — регуляторы	ШИМ — регуляторы	ШИМ — регуляторы
Напряжение питания	~220 В±15% B	~220 В±15% B	~220 В±15% B	~220 В±15% B
Общий габарит станка	360х320х280	360х320х280	360х320х280	470х340х300
Габарит корпуса станка	340х240х260	340х240х260	340х240х260	370х270х300
Вес станка (нетто)	35 кг	35 кг	35 кг	35 кг
