Common-Rail

CR-TEST-2P

Оборудование для проверки производительности ТНВД CR

Цена: по запросу
CR-TEST-2P. Оборудование для проверки производительности ТНВД CR

CR-TEST-2P Оборудование позволяет проверять топливные насосы высокого давления (ТНВД) системы COMMON RAIL, фирмы BOSCH, DENSO, DELPHI, SIEMENS ( CP1, CP2, CP3, HP2, HP3, DFP1, DFP3, DFP6, HP3, https://www.youtube.com/watch?v=FOlvhnF1TKYHP4), регуляторы и датчики давления. Рабочее давление испытания до 1800 бар. Возможность, по желанию заказчика, увеличить рабочее давление до 2200 бар. Оборудован электронной системой измерения. В комплект оборудование входит управляющая программа с встроенными тест-планами.

Конструкция оборудования проверки CR и элементы его оборудования удовлетворяют требованиям международных норм с точки зрения статических и динамических параметров стандартов ISO 4008/1 и ISO 4008/2.

⇓ Список встроенных тест-планов для ТНВД CR ⇓





Технические данные

Скорость вращения 50-3500min-1
Мощность главного двигателя 11 kW
Кол-во одновременно проверяемых насосов 1
Ёмкость бака 30 dм3
Напряжение питания 3x400V/230V~ 50Hz
Контроль температуры ТЖ в баке в диапазоне 0-100±1 град.С
Электронное измерение давления ТЖ в Rail в диапазоне 0 – 1800±5bar
Регулирование давления ТЖ в диапазоне 0 – 1800±5bar
** Изменение системного давления в диапазоне 0 – 2400±5bar
Контроль температуры ТЖ для насосов      (FMDE-500) в каждом канале
Контроль температуры ТЖ для измерителей потока (FMDE-500) -20 — +90°С
Погрешность измерения температуры потока, не более (FMDE-500) +/-2°C
Диапазон скорости измерения расходомера ТЖ насосов (FMDE-500) 6-500 л/ч
Погрешность измерения потока 6-500 л/час     ( FMDE-500) не более 1%
Количество измерительных датчиков в расходомере ТЖ насосов (FMDE-500 ) 2
** Мощность компрессора охладителя 800 Вт
Производительность насоса подачи ТЖ при Р= 0,3 МПа 8,5 л/мин
Манометр для замера давления подачи стендовым подкачивающим насосом 0÷0,16 МПа
Манометр для замера давления подачи испытываемого подкачивающего насоса 0÷0,16 МПа
Максимальная сила тока 30A
мощность нагревателя калибровочного масла 1000W
Защитное стекло поликарбонат 10 мм
Габариты ширина 1110, высота 1750, длина 1610 мм
Общая масса нетто 770 кг

брутто 800 кг

Наименование Количество
1 *Рама со стеклом защитная DL-RSZ 1 шт.

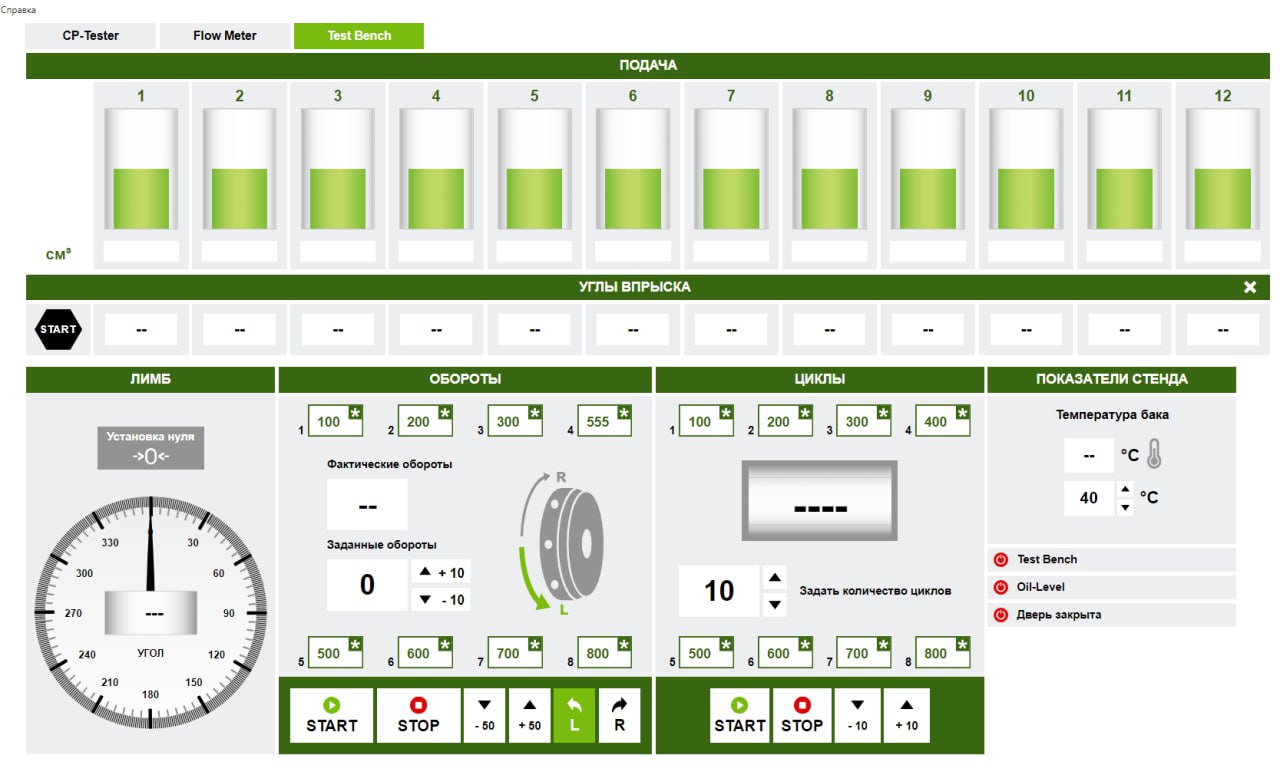

2 *ПК с установленным программным обеспечением 1 шт.
3 *Полка для клавиатуры 1 шт.
4 *Модуль управления насосами PTC 1 шт.

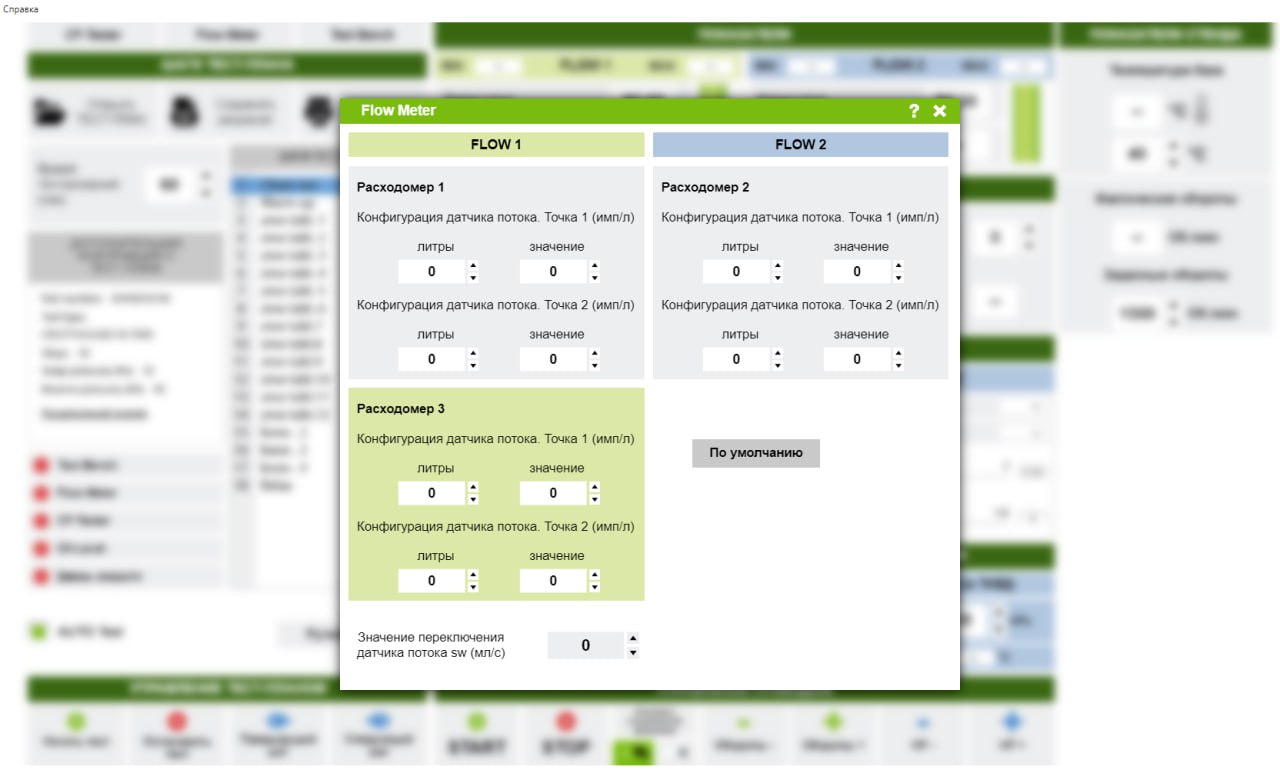

5 *Цифровой 2-х канальный расходомер FMDE 1 шт.
6 *Накопитель давления DL-CR31053KIT на 3 РД 1 к-т.
7 *Переходник DL-UNI30828 для проверки насосов CP2-CP4 1 шт.
8 *Полка для инструмента 1 шт.
9 *Кронштейн крепления насосов DL-KN125 1 шт.
10 *Кронштейн крепления накопителя давления 1 шт.
11 *Регулятор давления DL-CR10055 на 2700 бар 3 шт.
12 *Датчик давления DL-CR10053 на 2400 бар 1 шт.
13 **Датчик оборотов 1 шт.
14 **FLAGMAN-CODE Комплект для испытания форсунок CR с БМ измерением и кодированием форсунок
1 к-т.
15 **DL-MSP Маслостанция передвижная для стендов 1 шт.
16 Фланец крепления DL-NA107 для ТНВД 1 шт.
17 Фланец крепления DL-NA50 для ТНВД 1 шт.
18 Фланец крепления DL-NA69 для ТНВД 1 шт.
19 Муфта DL-M24 для ТНВД 1 шт.
20 Муфта DL-M17 для ТНВД 1 шт.
21 Муфта DL-M19 для ТНВД 1 шт.
22 Муфта DL-MS8 для ТНВД 1 шт.
23 Муфта DL-MS9 для ТНВД 1 шт.
24 Муфта DL-MS10S для ТНВД 1 шт.
25 Муфта DL-MS11 для ТНВД 1 шт.
26 Кабель для регулятора давления HP 1 шт.
27 Кабель для регулятора давления LP 1 шт.
28 Кабель для  датчика давления 2 шт.
29 Кабель подключения датчика оборотов 2 шт.
30 Трубка ВД для насосов CP2 (М14хМ14х600) 2 шт.
31 Трубка ВД для насосов CP1-CP3 (М14хМ14х400) 1 шт.
32 DL-1CP3004 К-т шлангов для ТНВД СР1-СР3 1 шт.
33 DL-2CP2005 К-т шлангов для ТНВД СР2 1 шт.
34 DL-FMDE003 К-т шлангов штатных 1 шт.
35 DL-KUK0040 К-т фитингов для ТНВД 1 шт.
36 Фильтр ТО для измерителя потоков 2 шт.
37 Ключ для открытия дверок стенда 4 шт.
38 Опорная ножка стенда 4 шт.
39 ** DL-ORV9 Радиатор ПВО для тестирования ТНВД MAN высокой производительности 1 к-т.
40 ** Блок очистки предназначен для фильтрации паров жидкости, образующихся в рабочем отсеке оборудования для проверки топливной аппаратуры. 1 шт.

*установлено  на  оборудование

**по дополнительному заказу

ВНИМАНИЕ! Комплектация по дополнительному заказу указана как пример и может быть увеличена исходя из требования заказчика для проверки различных типов насосов.

***ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ ПРИОБРЕТАЕТСЯ ОТДЕЛЬНО ***

Раздел А
Дополнительное оснащение к стенду CR-TEST-2P для проверки топливных насосов высокого давления:
Артикул Наименование Описание Фото Количество
1 DL-MSP Маслостанция передвижная для стендов Рабочее давление 0-10 бар
Производительность при давлении 3 бара — 150 литров/час
Фильтр тонкой очистки 10 мкм
Бак 20 литров
Эл.питание 380 V 50 Hz
Потребляемая мощность 0,37 kW
1 шт
 2 Блок очистки Блок очистки предназначен для фильтрации паров жидкости, образующихся в рабочем отсеке оборудования для проверки топливной аппаратуры. 1 шт
3 DL-ORV002 Стойка охлаждения Тип — радиаторно-вентиляторный
2 радиатора с вентиляторами
Мощность 2 х 38 W
Эл.питание 230 V 50 Hz
1 шт
4 DL-ORV9 Радиатор принудительного воздушного охлаждения ТНВД высокой производительности типа MAN  1 шт
5 DL-UNF20400 Комплект фильтров отстойников для проверки ТНВД на стенде Для фильтрации тестовой жидкости в линиях подачи и обратного потока от испытываемого ТНВД 1 комплект
6 DL-CR50266 Подставка установки DENSO DENSO 097300-0023 1 шт
7 DL-CR50159 Подставка установки SIEMENS CR SIEMENS 1 шт
8 DL-CR50267 Подставка для установки SIEMENS SIEMENS 5WS40157 1 шт
9 DL-CR50151 Комплект опор для DENSO DENSO HP0 1 шт
10 DL-CR50137 Комплект оснастки для ремонта СP4 BOSCH СP4 BOSCH 1 к-т
11 DL-CR30861 Фланец с посадочным диаметром 50мм BOSCH CP4 BOSCH CP4 AAE 001-CP4 1 шт
12 DL-CR30862 Фланец с посадочным диаметром 50мм BOSCH CP4HS2 CP4HS2 BOSCH 0445010637, 0445010506 1 шт
13 DL-UNI30866 Фланец с посадочным диаметром 50 мм ТНВД CR DELPHI 3 крепёжных отверстий: 2 расположены перпендикулярно к плоскости посадочного отверстия, и 1 параллельно ему. 1 шт
14 DL-UNI30887 Фланец  ТНВД BOSCH CR CP3 Mersedes Аналог SIRINI AAE001-03 1 шт
15 DL-CR31145 Фланец с посадочным диаметром 80 мм BOSCH CR CP3S3 BOSCH 0445020060 1 шт
16 DL-CR31150 Фланец с посадочным диаметром 50 мм ТНВД CR DELPHI, крепёжные отверстия расположены перпендикулярно к плоскости посадочного отверстия. 1 шт
17 DL-CR31165 Фланец с посадочным диаметром 60 мм ТНВД BOSCH CP1H3 0445010223 (Renault Megane 2012г.) 1 шт
18 DL-UNI31207 Универсальный фланец с посадочным диаметром 50 мм, без крепёжных отверстий. Для самостоятельного выполнения крепёжных отверстий 1 шт
19 DL-UNI31208 Универсальный фланец с посадочным диаметром 60 мм, без крепёжных отверстий. Для самостоятельного выполнения крепёжных отверстий 1 шт
20 DL-CR31228 Фланец крепления для ТНВД BOSCH ТНВД BOSCH 0445010091 МB Sprinter, Viti, Viano 2,1 л 1 шт
21 DL-CR31513 Фланец с посадочным диаметром 107 мм ТНВД CR CP3S3/К140/40-789S BOSCH 0445020125 1 шт
22 DL-CR31607 Фланец НР0 DENSO ТНВД DENSO HP0 094000-0635 1 шт
23 DL-UNI31739 Фланец крепления для ТНВД АЗПИ BOSCH АЗПИ А-08-013-10, 708, BOSCH 0445020224 1 шт
24 DL-CR31669 Муфта фланцевого типа 27 шлицев ТНВД CR Delphi 28384347 1 шт
25 DL-CR31594 Муфта СР2 МАЗ Для ЯМЗ-650 евро-3 для проверки на стенде ТНВД BOSCH 0445020086 , 650.1111005 ЯМЗ 1 шт
26 DL-CR31416 Муфта BOSCH CR/CP4S1 ТНВД BOSCH 0445010512 CR/CP4S1 1 шт
27 DL-UNI31029 Муфта для ТНВД DENSO ТНВД DENSO 1 шт
28 DL-CR31480 Муфта конусная 22 мм CR Siemens (VDO) 1 шт
29 DL-CR31558 Муфта конусная 23 мм Continental A2C59517053
BOSCH CR/CP4HS2 0445010637
BOSCH CR/CP4S2 0445010611
BOSCH CR/CP4S1 0445010506
1 шт
30 ТНВД COMMON RAIL Оснащение для проверки топливных насосов высокого давления системы Common Rail Раздел содержит необходимое оборудование для подключения различных топливных насосов высокого давления, муфты, датчики, фланцы и кронштейны по заказу
 31 Оснащение для коммутации гидравлической цепи Переходники, фиттинги, штуцеры Раздел содержит необходимое оснащение, кабели, переходники, трубки, штуцеры для подключения и испытания форсунок системы Common Rail по заказу
32 Переходники, фитинги, штуцеры Оснащение для коммутации линий и присоединения топливной аппаратуры Раздел содержит различные переходники, фитинги, штуцеры по заказу
33 DL-CRT50373 Полка Для размещения инструмента 1 шт

Раздел B
Расходные материалы:
СRS Калибровочная жидкость SRS Calibration Fluid CV 20 литров 1 шт
2 DL-SDF0410 Сетка 15 мкм Фильтрующий элемент для замены в фильтрах DL-UNI50047 1 шт
3 DL-UNF21100 Фильтр высокого давления Для установки или замены в DL-UNI30828 и DL-CR50121 1 шт
4 DL-UNF20110 Фильтр тонкой очистки жидкости (элемент) на 10 мкм Применяется для тонкой очистки тестовой жидкости поступающей в подкачивающий насос испытываемого ТНВД 1 шт
5 DL-UNF20103 Фильтр тонкой очистки жидкости (элемент) на 3 мкм Применяется для тонкой очистки тестовой жидкости поступающей в подкачивающий насос испытываемого ТНВД 1 шт
6 DL-UNF20124 Фильтр тонкой очистки жидкости на 3 мкм Применяется для тонкой очистки тесовой жидкости в испытываемом ТНВД в цепи «ТНВД-FilterIN-FilterOut-ТНВД» 1 шт
 7 DL-TVD Трубка высокого давления различной длинны для оборудования и оснасток 1 шт
 8 DL-P1008 Трубка тефлоновая ⌀10mm Х 100mm 1 м
 9 DL-P1006 Трубка тефлоновая ⌀8mm Х 100mm 1 м
 10 DL-P1004 Трубка тефлоновая ⌀6mm Х 100mm 1 м
11 DL-P1002 Трубка ПВХ ⌀4mm Х 100mm 1 м
 12 34-RWN-06X04 Трубка ПВХ ⌀6mm Х 100mm 1 м

Раздел С
Дополнительное оснащение для модернизации стенда CR-TEST-2P и испытания форсунок системы Common Rail, HEUI:
1

FLAGMAN-CODE





/





FLAGMAN-FULL





/





FLAGMAN-FLOW

Комплект для испытания форсунок CR с кодированием и без.

***Доступны 3 варианта комплектации при которых стойка с измерительным блоком оснащается как прибором контроллером CR-TESTER CRT-5040 работы Common Rail форсунок так и системой разряжения (вакуумом) для кодирования форсунок Delphi

Комплекс предназначен для диагностирования форсунок системы Common Rail производства фирм Bosch, Denso, Delphi, Siemens VDO на стенде. Проверка форсунок обеспечивается за счет подачи управляющего сигнала от контроллера на испытываемые форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану.
Обращаем ваше внимание, что данный комплекс можно установить к любому стенду проверки ТНВД любого производителя.
Комплекс состоит из измерительного блока FLAGMAN-FLOW и контроллера CR-TESTER CRT-5040. Так же комплекс оборудован системой создания вакуума, для кодирования форсунок Deiphi C2i, C3i, С4i.
Измерительный блок разделен на 2 секции, предназначенные для измерения пролива тестовой жидкости через форсунки в магистралях «подачи» и «обратки» соответственно. Каждая секция может измерять пролив в 4-х каналах. На входе в каждый измеритель установлен датчик температуры поступающей жидкости. Эта температура отображается в программе «CASCADE». Подключение к измерительному блоку осуществляется с помощью тефлоновых трубок, входящих в комплект поставки.

1 комплект





/



1 комплект



/





1 комплект

2 CR-TESTER CRT-5040 Контроллер комплекса проверки топливной системы Common Rail Устройство «CR-TESTER CRT-5040» предназначен для диагностирования форсунок системы CommonRail производства фирм Bosch, Denso, Delphi, Siemens VDO на стенде. Проверка форсунок обеспечивается за счет подачи управляющего сигнала от контроллера на испытываемые форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану. 1 комплект
DL-HEU50221 Адаптер для установки насос форсунок HEUI Caterpillar C7-C9 1 шт
 4 DL-HEU50223 Адаптер для установки насос форсунок HEUI CATERPILLAR 3126B, CATERPILLAR 3126E и FORD 1998-2003 DIESEL 7.3 FUEL INJECTOR 128-6601,AD1831489C1 (INTERNATIONAL) 1 шт
 5 DL-HEU31332 Нижняя часть корпуса для подачи низкого давления DL-HEU50221 / DL-HEU50223 1 шт
 6 DL-HEU50227 Защитный экран с крышкой из поликарбоната DL-HEU50221 / DL-HEU50223 1 шт
 7 DL-HEU50240 Комплект гидравлических шлангов и ТВД 400мм 14х14мм DL-HEU50221 / DL-HEU50223 1 к-т
 8 DL-HEU50218 Держатель адаптера с зажимной планкой для стенда CRUIS DL-HEU31332 1 шт
 9 DL-HEU50231-T Кабель-переходник для проверки насос-форсунок HEUI для стендов TRIUMF, CR-TEST-4E 1 шт
10 Оснащение для испытаний форсунок системы COMMON-RAIL Оснащение для проверки форсунок системы Common-Rail Раздел содержит необходимое оборудование для подключения различных форсунок системы Common Rail, накопители давления, держатели, переходники, манометры и др.  по заказу
 11 Адаптеры для испытания грузовых форсунок системы COMMON-RAIL Адаптеры для проверки грузовых форсунок Раздел содержит различные адаптеры, кабели, переходники, штуцеры для подключения и испытания грузовых форсунок системы Common Rail  по заказу
Раздел D
Дополнительное оснащение для модернизации стенда CR-TEST-2P и испытания насос-форсунок и насосных секций UIS/UPS:
1

CAMBAT-FULL-SET



/





CAMBAT-FULL





/



CAMBAT-FLOW

Оборудование для испытания и проверки Насос-Форсунок и Насосных секций системы UIS/UPS с механической частью

***Доступны 3 варианта комплектации при которых стойка измерения оснащается как прибором контроллером работы насос-форсунок «UIS TESTER Multi-CAM» так и  CAM-BOX 2.

Предназначены для диагностирования насос-форсунок и насосных секций производства фирм Bosch, Denso, Delphi, Siemens (VDO) на стенде. Проверка насос-форсунок обеспечивается за счет подачи управляющего сигнала от оборудования на испытываемые насос-форсунки и поддержания требуемого давления в системе согласно выбранному тест-плану. 1 комплект





/



1 комплект



/





1 комплект

 2 CAM-BOX 2 MASTER Оборудование для испытания насос-форсунок и насосных секций PLD (UIS/UP SYSTEM)

Оборудование СAM-BOX2 MASTER включает в себя 2 части:
CAM-BOX 2 MECHANIC механическую часть;
OS 21-01 электронную часть, «UIS TESTER Multi-CAM».

CAM-BOX 2 устанавливается на стенде стандарта 125 мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки.
CAM-BOX 2 в базовой комплектации позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. Для тестирования других насос-форсунок и одиночных насосов применяются другие зажимы-адаптеры, которые можно заказать отдельно.



 1 комплект
 3 CAM-BOX 1 FORCE Оборудование для испытания насос-форсунок (UIS/UP SYSTEM) Оборудование CAM-BOX 1 FORCE включает в себя 2 части:
1) механическую часть, называемую «CAM-BOX 1»
2) электронную часть, называемую «UIS TESTER Multi-CAM»
Механическая часть (база),устанавливается на стенде стандарта 125 мм. Она позволяет выполнять тесты для Volvo и некоторых версий Iveco.
Для тестирования иных моделей насос-форсунок применяются другие зажимы и адаптеры, которые можно заказать отдельно.
1 комплект
4 UIS TESTER Multi-CAM Электронная часть для проверки
насос-форсунок
Прибор для испытания и проверки
производительности насос-форсунок (UIS)
и индивидуальных топливных насосов
(насосных секций) высокого давления с
электромагнитными клапанами высокого
давления (UPS).
1 комплект
 5 CAM-BOX 2 MECHANIC Механическая часть для испытания насос-форсунок и насосных секция PLD ( UIS/UPS SYSTEM). CAM-BOX 2 устанавливается на стенде стандарта 125мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки.
CAM-BOX 2 в базовой комплектации позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. Для тестирования других насос-форсунок и одиночных насосов применяются другие зажимы-адаптеры, которые можно заказать отдельно.
1 комплект
 6 CAM-BOX 1 Механическая часть для испытания насос-форсунок (UIS/UP SYSTEM). CAM-BOX 1 устанавливается на стенде стандарта 125мм. Для стендов других стандартов применяется переходная плита не входящая в комплект поставки. В базовой комплектации оборудование позволяет выполнять тесты для насос-форсунок фирмы BOSCH для автомобилей Volvo и некоторых версий Iveco. 1 комплект
 7 НАСОС-ФОРСУНКИ UIS / UPS ДЛЯ CAM 2 Зажим-адаптеры и комплектующие для CAM-BOX 2 Раздел содержит необходимое оборудование для подключения различных типов насос-форсунок, муфты, датчики, фланцы для коммутации соединения CAM-BOX 2 по заказу
 8 НАСОС-ФОРСУНКИ UIS / UPS ДЛЯ CAM 1 Зажим-адаптеры и комплектующие для CAM-BOX 1 Раздел содержит необходимое оборудование для подключения различных типов насос-форсунок, муфты, датчики, фланцы для коммутации соединения CAM-BOX 1 по заказу
Раздел E
Дополнительное оснащение для модернизации стенда CR-TEST-2P для испытания рядных и распределительных ТНВД:

1

DL-UNI20100

Стойка управления для стендов проверки форсунок и ТНВД Стойка может перемещаться по полу на колесах с фиксацией.
На стойку может устанавливаться ПК с клавиатурой и монитором или ноутбук.
В нижней части стойки находится полка для принтера, которая закрывается дверкой со стеклом из поликарбоната.
Защитная дверка для принтера задвигается внутрь стойки, что создает дополнительные удобства для доступа к принтеру.
В средней части стойки имеются две полки для установки приборов управления для различных топливных систем.
Обеспечивается удобный подход ко всему оснащению, устанавливаемому на данную стойку управления.
1 шт
 2 ТНВД VE / VP / P / PE Оснащение для проверки топливных насосов высокого давления VE / VP / P / PE Раздел содержит необходимое оборудование для подключения различных топливных насосов высокого давления, муфты, датчики, фланцы и кронштейны по заказу
